마이크로다이노, 시스템 복잡성·비용 줄이고 제어·효율성 향상토록 설계돼
미국 QPT가 협동온라인 슬롯 카지노(코봇)용 모터 드라이브 테스트베드를 출시했다고 더온라인 슬롯 카지노리포트가 보도했다.

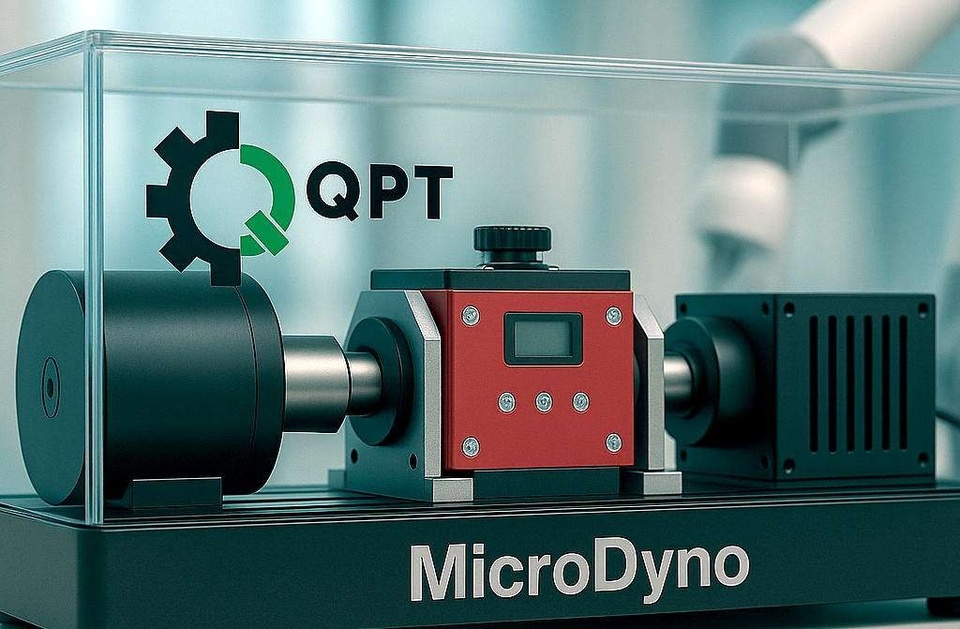

QPT가 초고주파 질화갈륨(GaN) 기반 모터 드라이브의 성능을 보여주는 저전압 모터 구동 테스트 플랫폼인 마이크로다이노(MicroDyno)를 출시했다.
이 플랫폼은 시스템 복잡성과 비용을 줄이는 동시에 제어 및 효율성을 향상시키도록 설계됐으며, 성장하는 협동온라인 슬롯 카지노(코봇) 시장에 적합하다.
1MHz 스위칭 속도로 작동하는 마이크로다이노는 소형 필터를 통합해 모터에 진정한 사인파 전압을 제공한다.
QPT의 IP는 고전력까지 확장 가능하지만 이 저전압 플랫폼은 토크 코깅 및 토크 리플의 동적 보정과 드라이브 내부의 고충실도를 감지함으로써 코봇 및 일반 온라인 슬롯 카지노의 성능을 어떻게 혁신할 수 있는지 보여주는 데 사용된다.
이 모든 것이 고가의 외부 센서나 인코더 없이 구현돼 시스템들의 비용을 크게 절감하는 동시에 표준 펄스폭변조(PWM) 기반 시스템보다 성능을 크게 향상시킨다.
현재 대부분의 온라인 슬롯 카지노 드라이브는 4~16kHz PWM 주파수에서 작동하며, 전류를 사인파로 변환하지만 모터 전압을 높은 순간전압상승률(dv/dt) PWM으로 유지시킨다.
일부 특수 시스템은 100kHz까지 확장 가능하지만, 이러한 시스템은 전자기적 문제에 직면하고 있으며, 진정한 사인 전압 출력 및 전자파장해(EMI) 필터링에 필요한 작고 비용 효율적인 필터링을 구현하기에는 주파수가 여전히 너무 낮다.
이 시스템은 GaN 트랜지스터의 최대 성능을 끌어냄으로써 표준 주파수의 약 100배에서 작동할 수 있어 매우 작고 저렴한 출력 필터를 구현할 수 있으며, 모터 단자에 직접 깨끗한 신호 대 잡음비가 매우 높은 사인 전압을 생성한다.
또한 전자파장해(EMI)를 제거하고 베어링 전류를 줄이며, ‘센서 없는 감지’를 가능케 하고, 비차폐 케이블이나 완전 통합 모터 드라이브를 사용할 수 있게 해 준다. 이는 온라인 슬롯 카지노 통합에 있어 획기적 전환점이다.
▲동적 토크 리플 및 코깅 보정=QPT의 통합된 큐센스(qSense) 기술을 사용해 실시간 보정을 수행하고, 사인파 드라이브의 높은 신호 대 잡음비를 통해 시간 및 주파수 영역에서 전압 및 전류 교란을 감지한다.

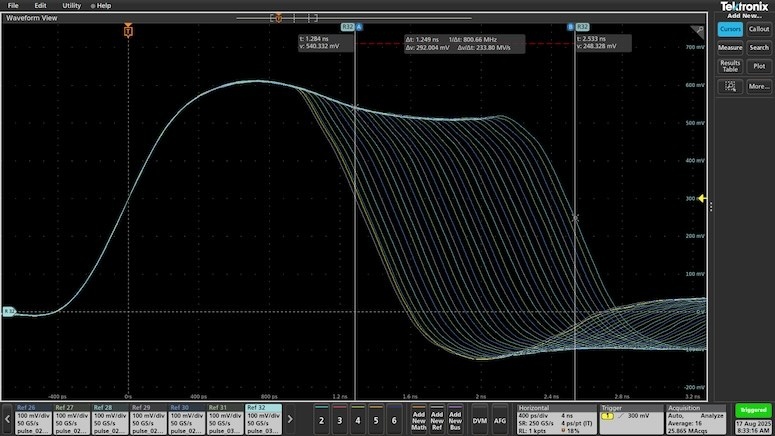

▲정밀성과 부드러움=QPT의 q컨트롤 기술은 피코(1피코=1조분의 1)초 단위의 정확도로 1MHz 신호를 생성할 수 있다. 이 작은 필터는 진정한 사인 전압을 제공해 더욱 깨끗한 제어 신호를 구현하고, 섬세한 조립 및 의료 온라인 슬롯 카지노에 필수적인 더욱 부드러운 동작을 구현한다.
▲센서없이 고충실도 진단=깨끗한 사인파 출력은 고급 감지 및 예측 유지보수를 위한 고급 토크 및 진동 모니터링을 지원한다. 모터 드라이브는 고가의 외부 센서 없이도 시스템 내 진동의 원인을 감지하고 보고할 수 있다.
▲소형, 경량 통합=1MHz 스위칭으로 필터 및 드라이브 크기가 줄어들어 모터 드라이브를 온라인 슬롯 카지노 관절의 모터와 완벽하게 통합할 수 있다.
▲시스템 및 개발 비용 절감=필터가 통합돼 값비싼 차폐 케이블이 필요없다. 전자파적합성(EMC)도 훨씬 간소화되고, 모터 수명이 연장되며, 값비싼 인코더와 센서를 제거할 수 있고, 더 저렴한 모터로 훨씬 더 높은 성능을 얻을 수 있다.
▲차세대 설계를 위한 인공지능(AI) 지원=마이크로다이노는 각 모터의 성능을 개선하기 위한 로컬 AI 처리 기반을 구축하고, 공작기계 또는 온라인 슬롯 카지노의 전체 생산 라인과 같은 전기 모터 시스템 전반을 모니터링하고 최적화하는 클라우드 기반 솔루션을 제공한다.
마이크로다이노는 온라인 슬롯 카지노 및 코봇을 위한 QPT의 48V 아키텍처를 보여주지만, 그 기반 기술은 완벽하게 확장 가능하다. QPT의 독점적인 큐어태치(qAttach) 패키징을 사용하면 동일한 고주파 사인파의 장점이 400V 및 800V 시스템으로 확장된다.
또한 사인파 출력은 훨씬 작은 범위의 모듈로 메가와트 수준의 전력을 병렬로 사용하는 다상 모듈 설계의 기능을 제공해 모터 드라이브 제조업체들이 경쟁력을 갖게 한다.
